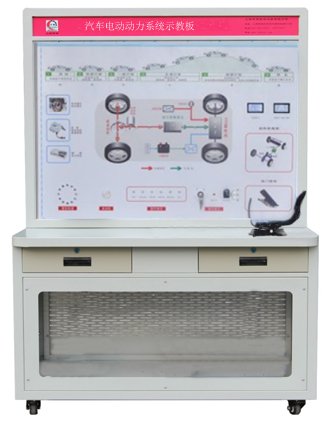

HY-QCX304電動汽車動力系統示教板

一、概 述
電動汽車動力系統示教板展示了汽車電動動力系統，模擬汽車電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車電動動力系統工作狀況。本設備適用于各類型院校及培訓機構對汽車動力系統系統理論和維修實訓的教學。

二、結構組成
該示教板由可移動臺架、實訓面板、彩色電器圖及相關組件、啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、使用操作資料等。
三、功能特點
1.該設備可以動態模擬演示了電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車，完整展示了汽車電動動力系統六種工況下的能量流動方向以及電動機的運行狀態。
2、本設配有一臺模擬電機用來演示電動機的工作狀態。示教板面板上安裝點火開關、工作頭部開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示。
3.底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器。
4、示教板下方配有鋼制透明機柜，擺放電機及實訓相關組件，機柜上方置有二個小抽屜，實訓完畢后放置常用工具之用。
四、示教實訓項目：
1．模擬運行汽車電動動力系統實訓；
2、展示電動動力系統的組成結構及原理；
3、觀察由發光二極管組成的系統流向的動態指示；
4．模擬演示汽車電動動力系統的各工況工作過程；
5. 模擬電動動力系統啟動工作過程
6. 模擬電動動力系統低速行駛工作過程
7. 模擬電動動力系統一般行駛工作過程
8. 模擬電動動力系統全速行駛工作過程
9. 模擬電動動力系統減速行駛工作過程
10. 模擬電動動力系統停車行駛工作過程
11. 模擬電動動力系統制動回收工作過程
五、技術規格
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作電壓：220V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1200×600×1700mm(長×寬×高)
5.工作溫度：-40℃～+50℃
