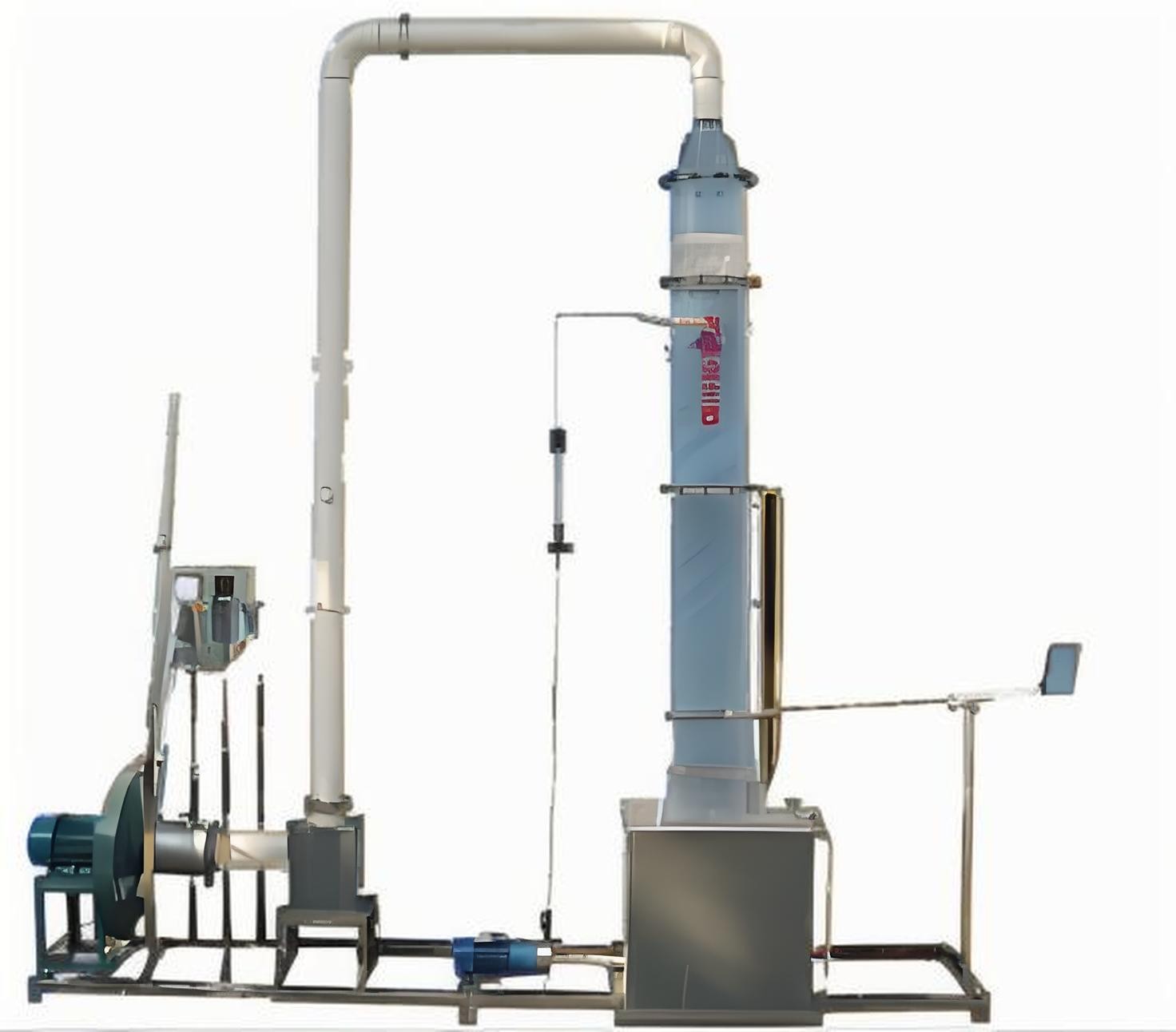

HYEP-Q13-II型數據采集泡沫除塵器

一、產品概況

專為氣液兩相流除塵技術研究設計的教學與科研設備，基于泡沫洗滌塔原理，通過篩板氣液接觸實現粉塵高效捕集（效率>90%），兼具氣體吸收功能。

設備采用透明有機玻璃結構與智能監測模塊，支持液氣比（0.5~1.8L/m3）動態調節、壓損分析及工業級工藝驗證，適配教學演示、科研創新及企業應用開發需求。

技術亮點：

① 高效氣液接觸：篩板結構強化泡沫層生成，粉塵捕集效率達90%以上，壓損低于同類濕式除塵器；

② 全參數監測：進口粉塵濃度傳感器（0-2000ppm±1ppm）+風壓/風量/溫濕度檢測，實時追蹤液氣比與能耗；

③ 智能交互：觸摸屏+微型打印機，實時顯示/打印數據曲線（效率-液氣比-壓損關聯性）；

④ 安全防護：三重電氣保護（接地/漏電/過流）+PP板貯液箱（防腐蝕設計），符合安全標準。

核心原理：

含塵氣體由塔底進入，與篩板上方噴淋液形成泡沫層，粉塵通過慣性碰撞、截留作用被捕集；凈化氣體經擋水板脫水后排出，泥漿通過排液閥進入沉淀池。

二、主要參數及規格

類別 規格/說明

核心參數 - 處理氣量：50~200m3/h

- 液氣比：0.5~1.8L/m3

- 除塵效率：≥90%

- 適用粉塵：0.5-10μm工業粉塵

- 裝置尺寸：2100×500×2200mm

- 電源：AC220V/1600W

標準配置 1. 除塵系統：

- 透明泡沫除塵塔（?250×1600mm，有機玻璃）

- PP板貯液箱（500×500×500mm，帶放空閥）

2. 動力單元：

- 離心風機（1.1kW）+變頻器

- 磁力泵（30W，27~32L/min）

3. 監測模塊：

- 粉塵濃度傳感器×2（0-2000ppm，4-20mA）

- 風壓/風量/溫濕度傳感器（0-10kPa/-40~100℃/0-100%RH）

4. 控制終端：10.4寸觸摸屏+微型打印機+數據處理軟件

5. 框架：不銹鋼或鋁型材實驗臺（帶萬向輪鎖止）

擴展功能 選配：

- 激光粒度分析儀（聯機檢測顆粒粒徑分布）

- pH/電導率在線監測模塊（適配氣體吸收實驗）

- 物聯網遠程監控系統（4G/WiFi數據傳輸）

三、應用場景

1. 教學

動態演示：篩板泡沫層形成過程觀測，對比不同液氣比的除塵效率；

參數分析：噴淋量（60~600L/h）與壓損的關聯性實驗；

安全實訓：高濕度環境設備操作與液位異常處理演練。

2. 科研

結構優化：研究篩板開孔率（10%~30%）對氣液接觸效率的影響；

多相流模擬：聯用CFD軟件驗證泡沫層氣液分布規律；

吸收劑開發：測試NaOH/有機溶劑對SO?/NOx的吸收效能。

3. 企業

工藝驗證：化工/礦業高濕度粉塵處理系統小試；

能效對標：對比泡沫除塵與文丘里洗滌的噸處理成本（水耗/電耗）；

員工培訓：模擬篩板堵塞/液泛工況，演練故障診斷與調控流程。
