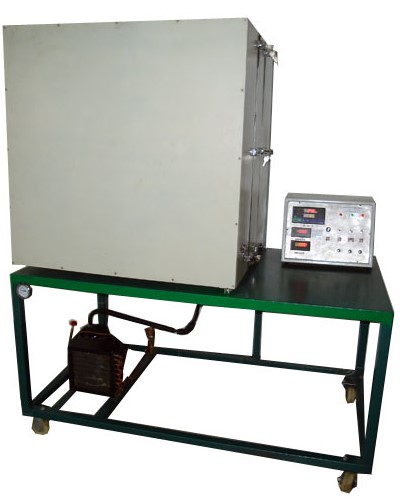

HYRGCL-3建筑材料熱阻熱流計法測量實驗裝置

一、主要配置：

熱面箱體，循環風扇，輻射屏護罩，熱箱溫度控制裝置，熱箱熱面加熱系統，PT100熱電阻溫度傳感器，熱流計，溫度、熱阻信號采集系統，冷面箱體，循環風扇，輻射屏護罩，冷箱溫度控制裝置，冷箱冷面制冷系統，16路萬能信號輸入巡檢儀，不銹鋼臺架。注：數字型可增加計算機數據采集，控制和自動數據分析處理功能。

二、實驗?zāi)康模?/p>

1、掌握測量建筑圍護構建熱阻及傳熱系數。

2、可應用于實際建筑圍護構件＜150mm的科研。

三、技術參數：

1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率3.0KW。

2、溫度由溫度傳感器（通常用銅－康銅熱電偶或熱電阻）測量，熱流由熱流計測量，熱流計測得的值是熱電勢，通過測頭系數轉換成熱流密度。

3、冷箱冷面制冷系統：QD91壓縮機，內充裝R12制冷劑，3.4m2風冷冷凝器帶40W電機。

4、溫度測量：12路溫度，范圍：-20℃—85℃；測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。

5、外形尺寸：2000×100×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
