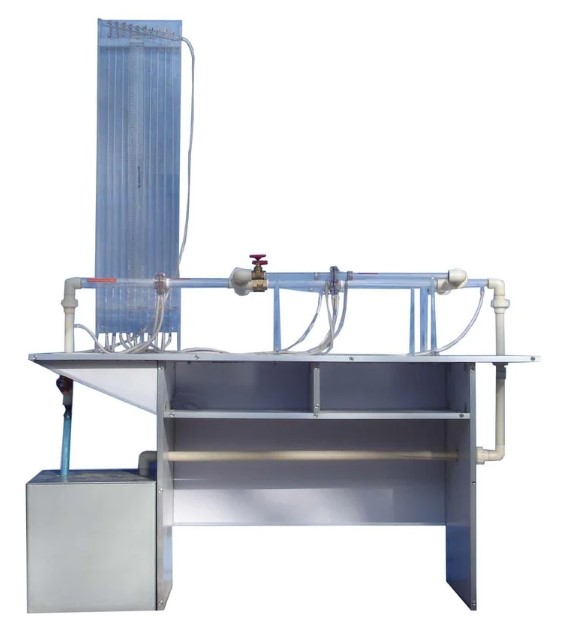

HYCG-1管道叉管實驗裝置

一、主要配置：

叉管、測壓管、計量水箱、水泵、蓄水箱、測壓排、刻度標尺、秒表、玻璃溫度計、回水系統、不銹鋼實驗臺架。

二、實驗目的：

測量叉管測壓管水頭損失。

三、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。

2、靜音環保型水泵：揚程：10m，流量：12L/min，功率：90W。

3、直管：有機玻璃材質，管徑φ32（內徑26）mm。叉管：管徑φ20（內徑14）mm，L=70mm，透明有機玻璃制作。

4、蓄水箱，500×400×400mm，材質PVC板。

5、計量水箱：容積10L,透明有機玻璃制作，帶計量刻度。

6、測壓計由10根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

7、實驗所用的流體--水為全循環設計，充分節約水資源。

8、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

9、外形尺寸：2200×580×800mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
