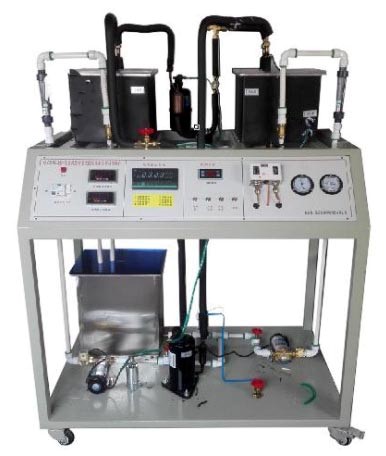

HY-9920S蒸汽壓縮式制冷循環實訓裝置

一、系統概述：

采用鈑金噴塑結構由框架和演示板組成，主要配置有兩臺變頻風機、整流風道、換熱器、壓縮機、冷凝器、蒸發器及四通換向閥、熱力彭脹閥、循環水泵、過濾器、閘閥、止回閥、玻璃轉子流量計、螺旋盤管及管道組成等。系統配套溫度、壓力、流量各種顯示儀器，可以對系統整個過程進行監控，同時配套電氣部件及考核系統；系統包含蒸汽壓縮式制冷循環系統、循環水系統、測量顯示裝置、框架支撐及控制系統等。

二、技術規格參數
1、外形尺寸1200mm×600mm×1150mm；演示板采用厚度1.5mm
2、換熱器PC高透明管做外殼，Ф10mm的銅管盤成螺旋盤管做換熱器。
3、循環水箱采用1.5mm鏡面不銹鋼，通過流量計調節閥門控制水量大小。
4、循環水泵：12WG-8，額定流量8L/min，額定揚程8m，通
5、玻璃轉子流量計量程為1～10L/min。
6、輸入電源：?jiǎn)蜗嗳€ AC220V±10% 50Hz
7、工作環境：溫度0℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
8、系統容量：2.45kVA
9、安全保護：設有電流型漏電保護、過載保護、接地保護，高低壓保護等可對人身及設備進行有效保護，安全符合國家標準。
5、實訓臺由框架和演示板組成，框架由40mm×40mm方鋼組成，外形尺寸1000mm×600mm×450mm；演示板采用厚度1.5mm的鋼板制作，外形尺寸1000mm×1000mm×80mm。
三、實驗項目
1、熟悉與了解實驗設備，掌握蒸氣壓縮式制冷循環的工作原理和各部件的作用，增強對蒸氣壓縮式制冷循環的感性認識。
2、深入掌握蒸氣壓縮式制冷循環的工作原理。
3、制冷系統常見故障的設置（臟堵、冰堵、制冷劑過量等）。
4、通過實驗實驗裝置了解蒸汽壓縮式制冷系統的參數測量及實驗方法，培養學生的工程實踐能力。
