HY-30B 中央空調工程實訓系統（工程型）

一、 概 述

     中央空調工程實訓系統集PLC、制冷系統、過程控制、工程組態技術于一體。它由控制平臺，制冷系統、供熱系統、水系統及空氣處理機組等部分組成，包含了可編程控制器、冷卻水泵、冷卻塔、溫度變送器、送風機、風機盤管、送風道等工程設備?？刂破脚_(tái)采用PLC加控制對象控制結構，可以完成不同模式下的中央空調實訓。它適合職業院校、培訓機構制冷類專業（工種）《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（中級、高級）》、《中央空調系統操作員》等的實操培訓。培養掌握空調與制冷技術專業理論知識和綜合實踐能力，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修等方面的技能應用型人才。

二、特 點
1.直觀性強 系統采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種現場元器件及了解系統的工作流程。

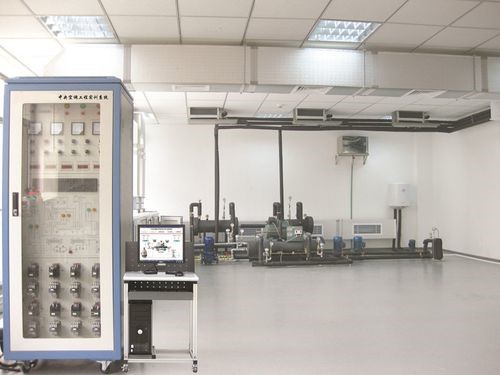

2.實訓性強 整套系統是將生活中常見的水冷式中央空調整套工程設在實訓室中，無論空氣處理機組還是風機盤管都是獨立分開，水路管道從墻邊高架過去，風道采用吊頂懸掛，并標明水流、氣流的流動方向，冷水管道的布局走向、保溫、測量等一目了然。
3.安全保護 設有電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
4.系統完整 系統與實際應用的中央空調控制功能，保護、顯示功能完全一致。六、可以完成的
三、 實訓項目
1. 認識中央空調的結構及設備的實訓；
2. 中央空調啟動和停止的實訓；
3. 中央空調的運行、調節操作實訓；
4. 對中央空調的運行工況及各運行參數進行檢測實訓；
5. 對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6. 配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7. 組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8. 網絡遠程控制實訓；
9. 網絡的安裝及設置實訓；
10. 傳感器及變送器安裝和使用實訓。
